Państwa w których używa się gniazd i wtyczek elektrycznych typu B
Jak jest zbudowana wtyczka typu B i gdzie używa się gniazd i wtyczek typu B?

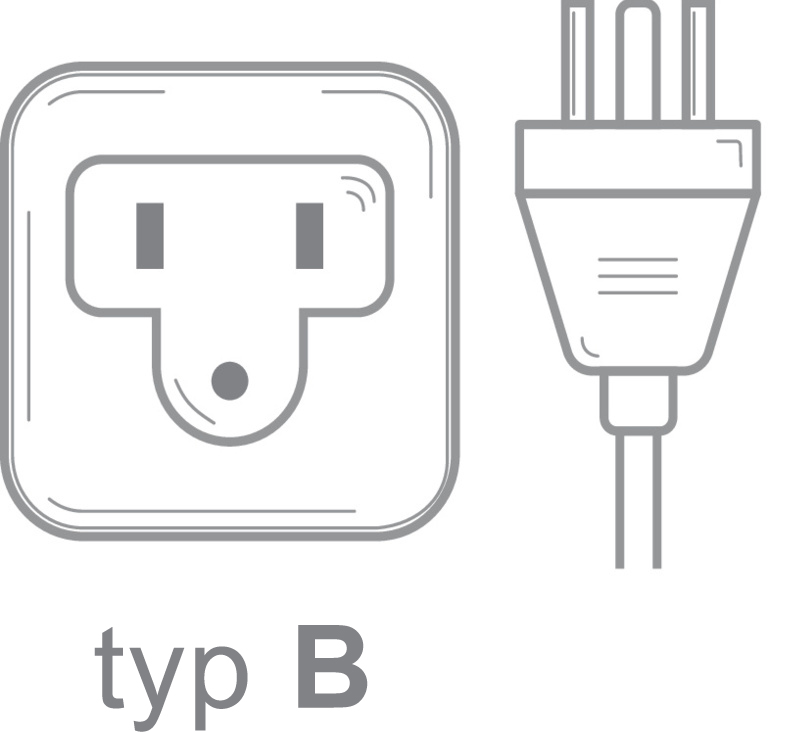

Wtyczka elektryczna typu B, jest rozszerzoną wersją wtyczki typu A, ponieważ dodany jest do niej bolec uziemiający, który jest okrągły i dłuższy od pozostałych dwóch bolców, przez co w momencie włożenia wtyczki do gniazda, urządzenie jest uziemione już przed tym jak, zostanie podane napięcie do niego.
Tak jak typ A, wtyczka typu B jest nazywana amerykańską i jest równie szeroko stosowana w Ameryce Północnej i Środkowej oraz Japonii. Oprócz bolca uziemiającego, posiada dwa płaskie, równolegle do siebie ustawione bolce prądowe. Każdy z obu bolców wtyczki ma przy końcach niewielkich rozmiarów otwór, który służy do stabilizacji wtyczki w gnieździe elektrycznym. Gniazdo na swoich stykach wewnętrznych posiada wystające wypustki (wybrzuszenia), które wchodzą w otwory bolców wtyczki i w ten sposób zapobiegają wypadnięciu wtyczki z gniazdka oraz dają lepszy styk pomiędzy wtyczką a gniazdem. Stosowana jest najczęściej w gniazdkach, gdzie napięcie zasilania wynosi 110-120 V.
Amerykańska i japońska wersja różnią się od siebie nieznacznie. Japońska wersja tej wtyczki posiada bolce prądowe tej samej szerokości, podczas gdy w amerykańskiej, jeden bolec jest szerszy, a drugi węższy, przez co japońskie wtyczki można swobodnie wpiąć w amerykańskie gniazdo typu B, natomiast amerykańskiej wtyczki nie można wpiąć do japońskiego gniazda typu B.
| Parametr dla wtyczki elektrycznej | Wartość parametru |
|---|---|
| Typ wtyczki (oznaczenie): | B |
| Liczba bolców we wtyczce: | 3 |
| Kompatybilność z: | typy A i B |
| Maksymalny prąd obciążenia: | 15 A |
| Uziemienie: | jest uziemienie |
| Przeznaczona do napięcia: | 100-127 V |
| Szerokość/średnica bolca prądowego: | 1,5 mm | 0,06 " |
| Wysokość bolca prądowego: | 6,3-7,9 mm | 0,25-0,31 " |
| Długość bolca prądowego: | 15,875-18,23 mm | 0,625-0,72 " |
| Odległość pomiędzy środkami bolców prądowych: | 12,7 mm | 0,5 " |
| Szerokość/średnica bolca uziemiającego: | 4,8 mm | 0,19 " |
| Wysokość bolca uziemiającego: | nie dotyczy |
| Długość bolca uziemiającego: | 21,4 mm | 0,84 " |
| Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: | 11,9 mm | 0,47 " |
Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu D
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu G
Państwa w których używa się wtyczki typu H
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu J
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu L
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu N
Państwa w których używa się wtyczki typu O

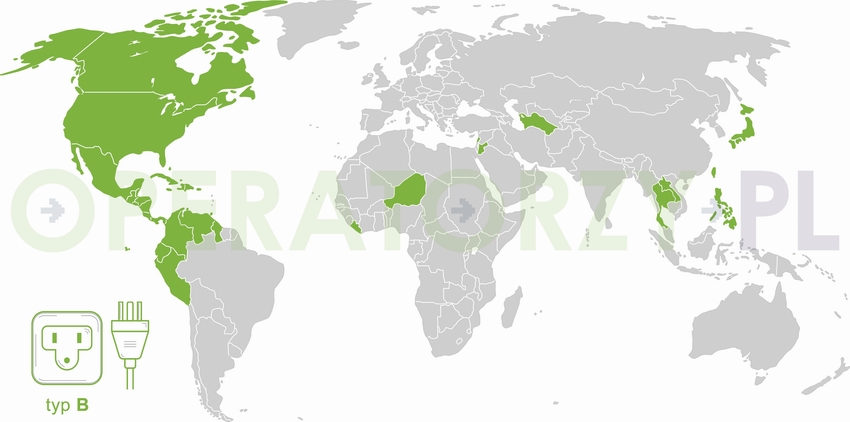

Państwa w których stosowany jest typ gniazda B i wtyczki typu B (typ amerykański). W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.
| Państwo / terytorium | Napięcie | Częstotliwość | Typ wtyczki / gniazda |
|---|---|---|---|
| Alaska (USA) | 120 V | 60 Hz | A, B |
| Antigua i Barbuda | 230 V | 60 Hz | A, B |
| Antyle Holenderskie | 127 V, 220 V | 50 Hz | A, B, C, F |
| Aruba | 127 V | 60 Hz | A, B, F |
| Bahamy - wyspy | 120 V | 60 Hz | A, B |
| Barbados | 115 V | 50 Hz | A, B |
| Belize | 110 V, 220 V | 60 Hz | A, B, G |
| Bermudy - wyspy | 120 V | 60 Hz | A, B |
| Bonaire - wyspa | 127 V | 50 Hz | A, B |
| Brytyjskie Wyspy Dziewicze | 110 V | 60 Hz | A, B |
| Curacao - wyspa | 127 V | 50 Hz | A, B |
| Dominikana | 110 V | 60 Hz | A, B |
| Ekwador | 120 V | 60 Hz | A, B |
| Filipiny | 220 V | 60 Hz | A, B, C |
| Guam | 110 V | 60 Hz | A, B |
| Gujana | 240 V | 60 Hz | A, B, D, G |
| Gwatemala | 120 V | 60 Hz | A, B |
| Haiti | 110 V | 60 Hz | A, B |
| Hawaje | 120 V | 60 Hz | A, B |
| Honduras | 110 V | 60 Hz | A, B |
| Jamajka | 110 V | 50 Hz | A, B |
| Japonia | 100 V | 50 Hz, 60 Hz | A, B |
| Jordania | 230 V | 50 Hz | B, C, D, F, G, J |
| Kajmany - wyspy | 120 V | 60 Hz | A, B |
| Kanada | 120 V | 60 Hz | A, B |
| Kolumbia | 110 V | 60 Hz | A, B |
| Kostaryka | 120 V | 60 Hz | A, B |
| Kuba | 110 V | 60 Hz | A, B |
| Laos | 230 V | 50 Hz | A, B, C, E, F |
| Liban | 220 V | 50 Hz | A, B, C, D, G |
| Liberia | 120 V, 220 V | 50 Hz, 60 Hz | A, B, C, E, F |
| Mariany Północne | 120 V | 60 Hz | A, B |
| Marshalla Wyspy | 120 V | 60 Hz | A, B |
| Meksyk | 127 V | 60 Hz | A, B |
| Mikronezja | 120 V | 60 Hz | A, B |
| Montserrat - wyspa | 230 V | 60 Hz | A, B |
| Niger | 220 V | 50 Hz | A, B, C, D, E, F |
| Nikaragua | 120 V | 60 Hz | A, B |
| Palau | 120 V | 60 Hz | A, B |
| Panama | 110 V | 60 Hz | A, B |
| Peru | 220 V | 60 Hz | A, B, C |
| Polinezja Francuska | 110 V, 220 V | 60 Hz | A, B, C, E, F |
| Portoryko | 120 V | 60 Hz | A, B |
| Saba - wyspa | 127 V | 50 Hz | A, B |
| Saint Kitts and Nevis (Sain Christopher i Nevis) | 230 V | 60 Hz | A, B, D, G |
| Salwador | 115 V | 60 Hz | A, B |
| Samoa Amerykańskie | 120 V | 60 Hz | A, B, F, I |
| Sint Eustatius - wyspa | 127 V | 50 Hz | A, B |
| Sint Maarten - terytorium | 120 V | 60 Hz | A, B |
| Stany Zjednoczone Ameryki (USA) | 120 V | 60 Hz | A, B |
| Tajlandia | 220 V | 50 Hz | A, B, C, F |
| Tajwan | 110 V | 60 Hz | A, B |
| Trynidad i Tobago | 115 V | 60 Hz | A, B |
| Turkmenistan | 220 V | 50 Hz | B, C, F |
| Tursk i Caicos (wyspy) | 120 V | 60 Hz | A, B |
| Wenezuela | 120 V | 60 Hz | A, B |
| Wyspy Dziewicze (USA) | 110 V | 60 Hz | A, B |
