Państwa w których używa się gniazd i wtyczek elektrycznych typu J
Jak jest zbudowana wtyczka typu J i gdzie używa się gniazd i wtyczek typu J?

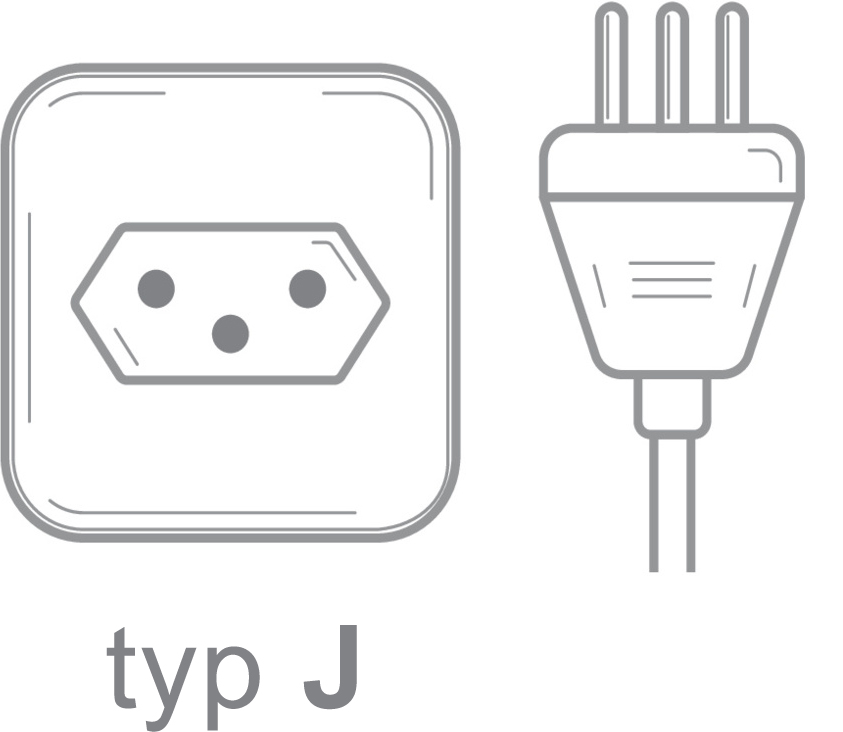

Wtyczka elektryczna typu J (nazywana „szwajcarską”) posiada dwa okrągłe bolce „prądowe” ułożone w jednej linii (tak jak wtyczka typu C, która jest zresztą kompatybilna z gniazdami typu J) oraz bolec uziemiający umiejscowiony pomiędzy nimi, ale przesunięty od tej linii. W ten sposób trzy bolce tworzą kształt spłaszczonego trójkąta.
Wtyczka typu J wygląda bardzo podobnie do wtyczki typu N, ale jest niekompatybilna z gniazdami typu N, ponieważ bolec uziemienia jest dalej od linii środkowej niż w przypadku wtyczki typu N.
Wtyczki typu J można maksymalnie obciążyć prądem o wartości 10 amperów.
| Parametr dla wtyczki elektrycznej | Wartość parametru |
|---|---|
| Typ wtyczki (oznaczenie): | J |
| Liczba bolców we wtyczce: | 3 |
| Kompatybilność z: | typy C i J |
| Maksymalny prąd obciążenia: | 10 A |
| Uziemienie: | jest uziemienie |
| Przeznaczona do napięcia: | 220-240 V |
| Szerokość/średnica bolca prądowego: | 5,0 mm | 0,2 " |
| Wysokość bolca prądowego: | nie dotyczy |
| Długość bolca prądowego: | 19,0 mm | 0,75 " |
| Odległość pomiędzy środkami bolców prądowych: | 19,0 mm | 0,75 " |
| Szerokość/średnica bolca uziemiającego: | 5,0 mm | 0,2 " |
| Wysokość bolca uziemiającego: | nie dotyczy |
| Długość bolca uziemiającego: | 19,0 mm | 0,75 " |
| Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: | 5,0 mm | 0,2 " |
Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu B
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu D
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu G
Państwa w których używa się wtyczki typu H
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu L
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu N
Państwa w których używa się wtyczki typu O

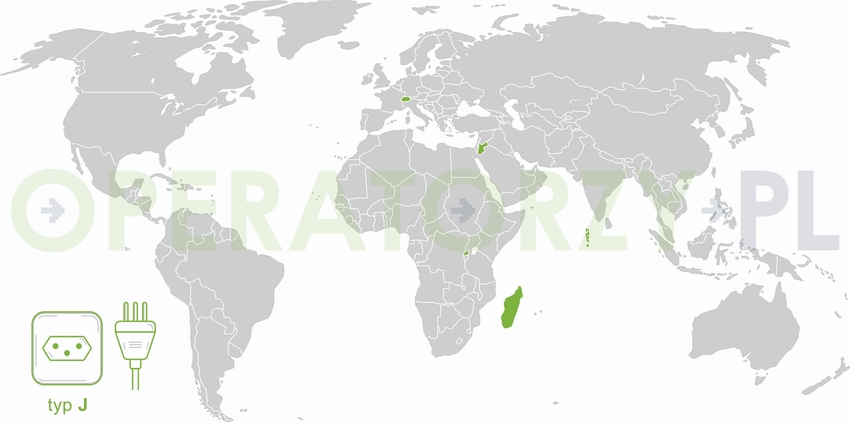

Państwa w których stosowany jest typ gniazda J i wtyczki typu J. W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.
| Państwo / terytorium | Napięcie | Częstotliwość | Typ wtyczki / gniazda |
|---|---|---|---|
| Liechtenstein | 230 V | 50 Hz | C, J |
| Madagaskar | 127 V, 220 V | 50 Hz | C, D, E, J, K |
| Malediwy | 230 V | 50 Hz | A, C, D, G, J, K, L |
| Rwanda | 230 V | 50 Hz | C, J |
| Szwajcaria | 230 V | 50 Hz | C, J |
