Państwa w których używa się gniazd i wtyczek elektrycznych typu O

Jak jest zbudowana wtyczka typu O i gdzie używa się gniazd i wtyczek typu O?

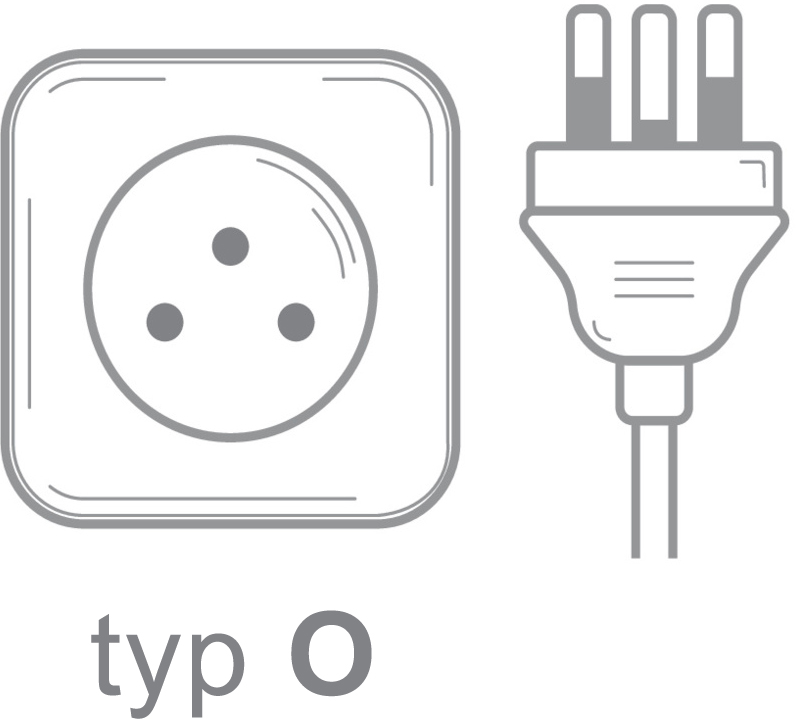

Gniazdo elektryczne i wtyczka typu O
Gniazdo elektryczne i wtyczka typu O

Wtyczka elektryczna typu O jest używana tylko w Tajlandii. Zbudowana jest z dwóch okrągłych bolców zasilających i okrągłego dłuższego od bolców zasilających bolca uziemiającego. Maksymalne obciążenie dla tej wtyczki to 16A. Wtyczka typu O jest podobna do wtyczki typu H (izraelskiej) i wtyczki typu K (duńskiej), jedna nie jest z nimi kompatybilna.

Często można spotkać gniazda typu O, o konstrukcji hybrydowej, tak aby można było do niego podłączyć wtyczki typu A, B, C i O, jednak z czasem nastąpi zapewne wycofanie możliwości podłączenia wtyczek typu Awtyczek typu B, ponieważ napięcie używane dla tych wtyczek to 110V, a sieć elektryczna Tajlandii używa napięcia o wartości 230V.



Gniazda typu O są również kompatybilne z wtyczkami typu Ewtyczkami typu F, jednak istnieje poważny problem w zakresie tej kompatybilności, ponieważ podłączając urządzenie z taką wtyczką do gniazda typu O, urządzenia to nie jest uziemione, ponieważ zamiast bolca uziemiającego, tak jak zostało to zaprojektowane we wtyczce typu O, posiada otwór uziemiający, więc takie połączenie może skutkować awarią urządzenia lub sieci elektrycznej albo porażeniem użytkownika.

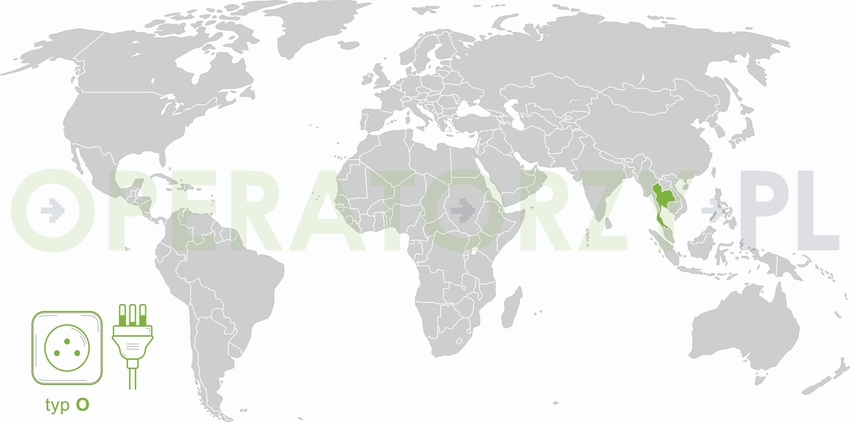

Mapa z państwami w których używane są gniazda i wtyczki elektryczne typu O

Parametr dla wtyczki elektrycznej Wartość parametru
Typ wtyczki (oznaczenie): O
Liczba bolców we wtyczce: 3
Kompatybilność z: typy C i O; niebezpieczna częściowa kompatybilność z E i F
Maksymalny prąd obciążenia: 16 A
Uziemienie: jest uziemienie
Przeznaczona do napięcia: 220-240 V
Szerokość/średnica bolca prądowego: 4,8 mm | 0,19 "
Wysokość bolca prądowego: nie dotyczy
Długość bolca prądowego: 19,0 mm | 0,75 "
Odległość pomiędzy środkami bolców prądowych: 19,0 mm | 0,75 "
Szerokość/średnica bolca uziemiającego: 4,8 mm | 0,19 "
Wysokość bolca uziemiającego: nie dotyczy
Długość bolca uziemiającego: 21,4 mm | 0,84 "
Odległość pomiędzy środkiem bolca uziemiającego a linią łączącą środki bolców prądowych: 11,9 mm | 0,47 "

Zobacz również:
Państwa w których używa się wtyczki typu A
Państwa w których używa się wtyczki typu B
Państwa w których używa się wtyczki typu C
Państwa w których używa się wtyczki typu D
Państwa w których używa się wtyczki typu E
Państwa w których używa się wtyczki typu F
Państwa w których używa się wtyczki typu G
Państwa w których używa się wtyczki typu H
Państwa w których używa się wtyczki typu I
Państwa w których używa się wtyczki typu J
Państwa w których używa się wtyczki typu K
Państwa w których używa się wtyczki typu L
Państwa w których używa się wtyczki typu M
Państwa w których używa się wtyczki typu N

Państwa w których stosowany jest typ gniazda O i wtyczki typu O. W poniższej tabeli wykazano również pozostałe typy wtyczek, które są stosowane w danym kraju.



Państwo / terytorium Napięcie Częstotliwość Typ wtyczki / gniazda
Tajlandia 230 V 50 Hz A, B, C, O
