Przeglądy sieci elektroenergetycznej i stacji transformatorowych - dlaczego warto je przeprowadzać?

Przeglądy sieci elektroenergetycznej i stacji transformatorowych

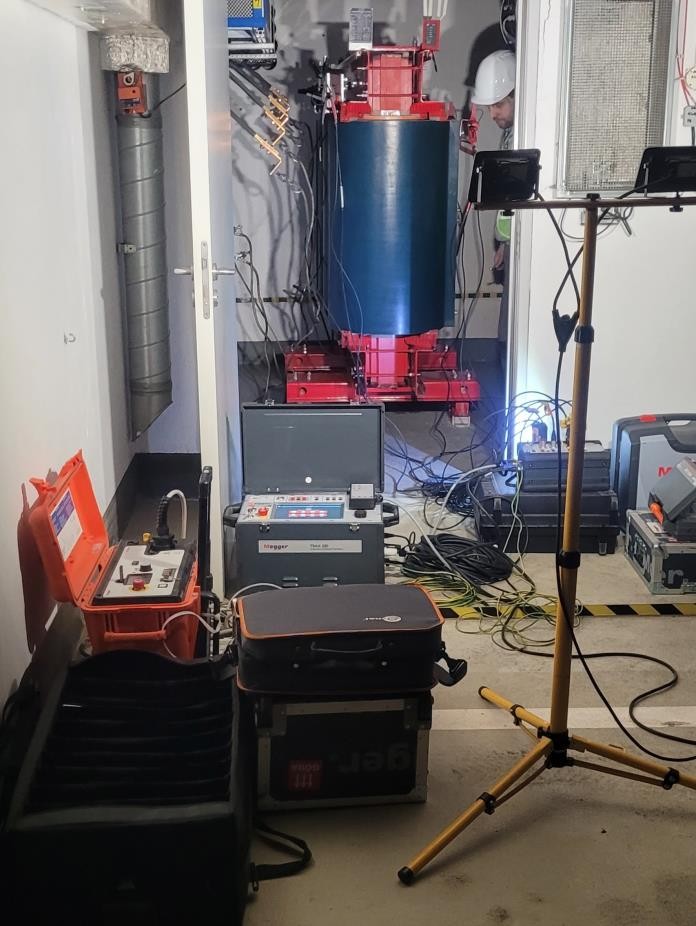

Zdjęcie nr1 pokazuje transformator SN/nN, który przy pobieżnych oględzinach nie ujawniał problemów z cewkami. Dopiero po wyłączeniu zasilania, oczyszczeniu transformatora i komory oraz dokładnych oględzinach ujawniono ślady wyładowań niezupełnych wskazane na zdjęciu nr 2 (spowodowane brakiem regularnego czyszczenia z kurzu transformatora).

Zdjęcie 1.Trafo poddane przeglądowi, pomiarom i oględzinom przy Zdjęcie 2. Defekt cewki GN trafo (ślady WNZ ujawnione otwartych drzwiach (brak widocznych defektów cewek)

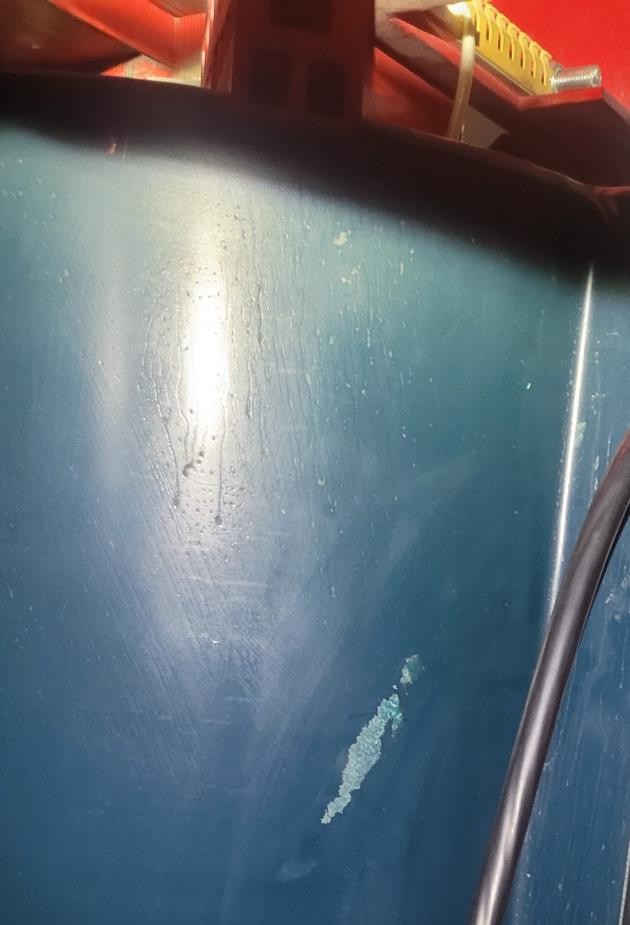

Zdjęcie 2. Defekt cewki GN trafo (ślady WNZ ujawnione po oczyszczeniu komory i urządzenia z kurzu). Wada cewki niewidoczna z poziomu drzwi do komory

Przeglądy wykonuje się ze względu na:

- wymogi ubezpieczycieli fabryk/instytucji, w których zamontowane są urządzenia i sieci energetyczne,
- wymogi prawne wynikające z Prawa Energetycznego i Ustawy Prawo Budowlane,
- konieczność zapewnienia bezpiecznej, ekonomicznej i nieprzerwanej pracy urządzeń i sieci energetycznych,
- konieczność regulacji i optymalizacji parametrów sieci, np. wyłączania nieobciążonych lub uszkodzonych transformatorów, baterii kompensacji mocy biernej,
- sprawdzanie poprawności działania układów rozliczeniowych.

Nie istnieje sposób, by zagwarantować, że nie dojdzie do przerw w zasilaniu odbiorcy, ale z pewnością wielu awarii można uniknąć. Sposobem na to są specjalistyczne pomiary elektryczne i przeglądy podstawowe lub diagnostyczne. Nie warto o tym zapominać, że usterki często przez pewien czas są niezauważalne, a sieć oraz powiązana struktura w stanie awaryjnym może powodować zagrożenie dla zakładu i jego pracowników (np. brak uziemienia roboczego i ochronnego transformatora lub rozdzielnicy SN). Tylko specjaliści mogą wykryć nieprawidłowości, wykorzystując odpowiednie przyrządy pomiarowe, badania i rzetelne podejście do przeglądu.

Bez niezbędnego specjalistycznego wyposażenia i wiedzy inżynierskiej nie są możliwe wysokojakościowe usługi, a zatem tego typu prace nie są tanie, acz niezbędne.

Jakie pomiary wykonuje się dla sieci elektroenergetycznej i stacji transformatorowych podczas przeglądów?

Zakres pomiarów jest uzależniony od zastosowanych w sieci urządzeń, linii, ich stanu oraz tego czy są to pomiary prewencyjne, czy diagnostyczne.

Dzięki podjęciu odpowiednich czynności można ocenić stan techniczny urządzeń, zaplanować naprawy lub ustalić, które elementy kwalifikują się do modernizacji. Usługi z zakresu specjalistycznych przeglądów i pomiarów stacji transformatorowych oraz sieci energetycznych realizuje firma Wasztan. Testy obejmujące stacje transformatorowe i powiązane linie mogą obejmować m.in.:

• pomiary przekładni zwojowej,
• pomiary prądów magnesujących,
• pomiary współczynników absorbcji,
• pomiary wyłączników i ich torów prądowych,
• pomiary uziemień,
• pomiary wyładowań niezupełnych,
• pomiary jakości energii elektrycznej,
• pomiary współczynników strat dielektrycznych,
• pomiary rezystancji izolacji,
• pomiary rezystancji uzwojeń transformatorów,
• pomiary napięcia rażenia,
• próby napięciowe,

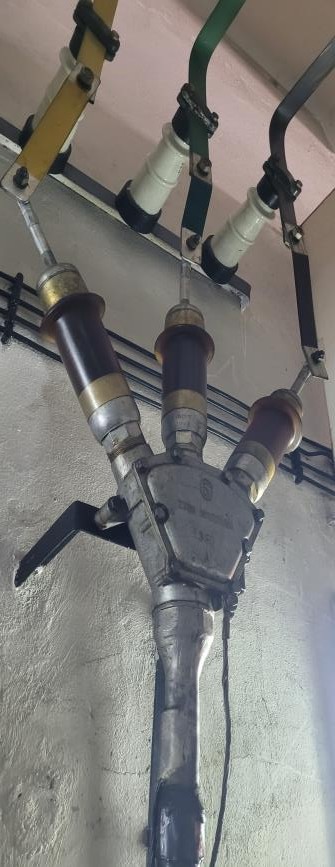

• próby powłok kabli SN i WN,
• pomiary termowizyjne,
• pomiary przekładni i uchybu kątowego,
• pomiary rezystancji uzwojeń cewek wyłączników,
• pomiar prądu dynamiczny,
• pomiar napięcia dynamiczny,
• pomiar rezystancji dynamiczny,
• pomiar rozmagnesowania rdzenia,
• pomiar równowagi przepływów,
• pomiar reaktancji upływu/impedancji zwarciowej,
• pomiar impedancji składowej zerowej,
• pomiar odpowiedzi częstotliwościowej strat dodatkowych,
• pomiar tangensa delta z indywidualną korekcją temperaturową i detekcją zależności współczynnika stratności od napięcia,
• pomiar pojemności,
• oraz szereg innych

Warto pamiętać, że przeprowadzanie systematycznych przeglądów i pomiarów jest dla firm wielokrotnie mniej kosztowne niż doprowadzenie do awarii sieci elektroenergetycznej. Dlatego warto zlecać je regularnie, a ponadto zawsze wtedy, kiedy zauważymy, że z naszą siecią dzieje się coś nietypowego.

Pomiary sieci elektrycznej i stacji transformatorowych w aspekcie wyłączeń zasilania

Dostawa energii elektrycznej dla odbiorców powinna być możliwie niezawodna. W pewnych obiektach częste wykonywanie pomiarów i wyłączeń zasilania do przeglądu urządzeń i sieci jest nieakceptowalne. Swoistym rodzajem substytutu, w takiej sytuacji mogą być pomiary wyładowań niezupełnych, częste oględziny urządzeń oraz pomiary termowizyjne. Należy pamiętać, że w/w pomiary są tylko namiastką prawdziwego przeglądu i pomiarów urządzeń, gdyż wykonuje się je bez wyłączania napięcia. Ponadto pod napięciem nie jest zasadniczo możliwe wykonanie nawet podstawowych pomiarów elektrycznych oraz czynności konserwacyjnych.

Oczywiście stosowane są metody prac pod napięciem dla pewnych zadań, ale nie dorównują one tradycyjnym przeglądom przy wyłączonym napięciu urządzeń i sieci. Kluczowe jest korzystanie przy takich czynnościach z usług profesjonalistów oraz specjalistycznych przyrządów i narzędzi.

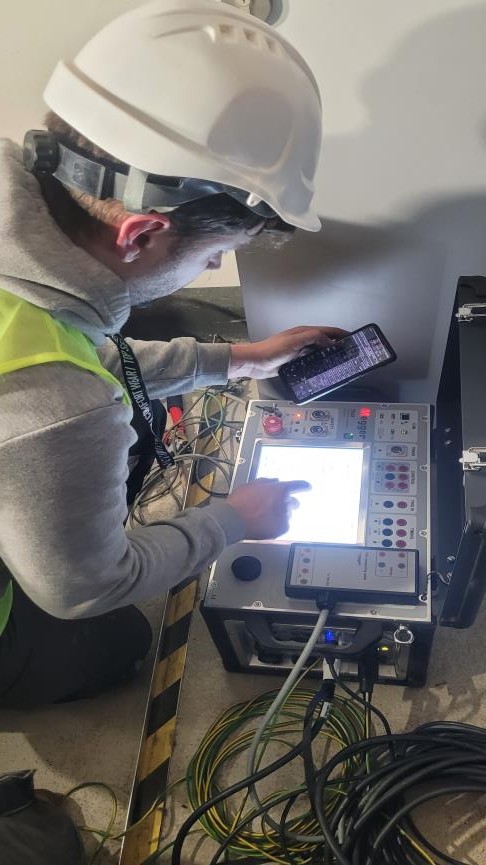

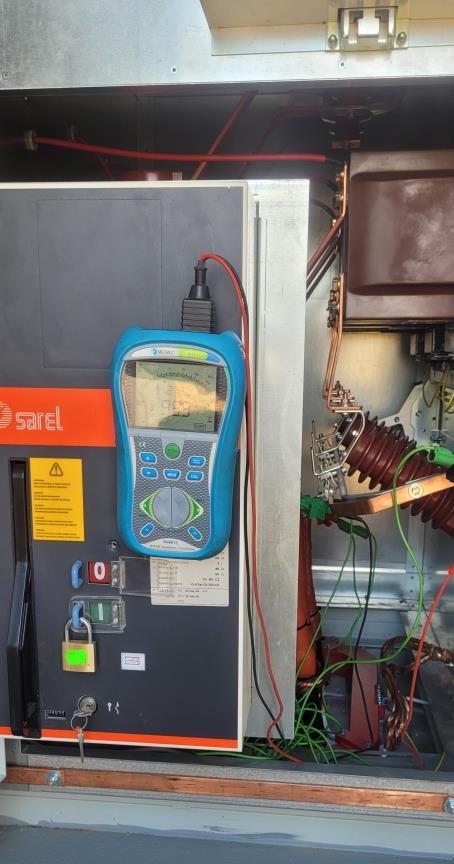

Firma Wasztan używa m.in. zestaw do badań aparatury stacyjnej i transformatorów MEGGER TRAX+TSX300, MEGGER FRAX kenetrony: VLF Sinus, ABK45, miernik wyładowań niezupełnych (PC Scan), wymuszalniki prądowe, oraz posiada wiele referencji z realizacji prac pomiarowych i przeglądów stacji transformatorowych na terenie całego kraju.
