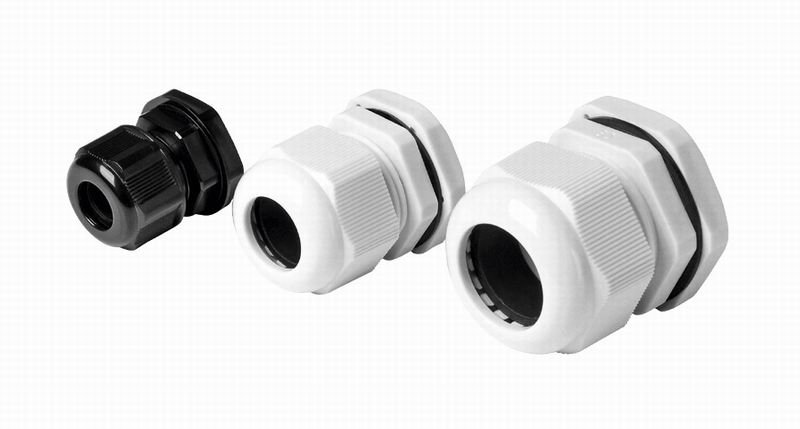

Dławnice kablowe - wszystko, co musisz wiedzieć

Jakie funkcje pełnią dławnice kablowe?

Poza zasadniczą funkcją, jaką jest mocowanie przewodów, kabli lub peszli w obudowie, dławnice kablowe mogą pełnić także szereg innych zadań. Przykładowo, dławnice z odgiętką pozwalają dodatkowo ochronić i usztywnić przewód w miejscu, gdzie jest on najbardziej narażony na uszkodzenia. Znajdują one zastosowanie w szczególności w różnego rodzaju urządzeniach przenośnych oraz elementach instalacji ruchomych.  Kolejnym istotnym zadaniem jest zabezpieczenie przed pyłem i wilgocią. Większość dławnic dostępnych na rynku posiada stopień ochrony IP68 - zapewniają całkowitą ochronę przed wnikaniem pyłu do wnętrza obudowy oraz zanurzeniem w wodzie. Pozwala na to specjalna konstrukcja dławnicy, w której gumowa uszczelka dostosowuje swój kształt do średnicy przewodu, zapewniając tym samym solidne i hermetyczne połączenie.. Mówiąc o ochronie przed wilgocią, warto wspomnieć także o dławnicach z odpowietrzeniem. Te z kolei pozwalają na wyrównywanie ciśnienia po obu jej stronach bez utraty wodoszczelności. Dzięki temu maleje ryzyko rozhermetyzowania się obudowy wskutek np. wzrostu temperatury wewnątrz obudowy lub zmiany ciśnienia atmosferycznego. Przeczytaj także: Dławnice wentylowane - nowość w ofercie InterElcom

Jak montowane są dławnice?

Sposób instalacji dławnicy w obudowie różni się w zależności od ich typu oraz konstrukcji. Przykładowo, istnieją przepusty składane z zatrzaskiem, a także gumowe przelotki kablowe montowane "na wcisk" lub w wycięciu na łączeniu elementów obudowy. W przypadku typowych dławnic z reguły jest to jednak połączenie gwintowane. W zależności od potrzeb, do wyboru są dławnice przeciwnakrętką oraz uszczelką w zestawie, jak również bez tych akcesoriów. W dławnicach kablowych może występować jeden z trzech typów gwintu. Pierwszym z nich, a zarazem najczęściej spotykanym jest gwint metryczny. W dławnicach kablowych zazwyczaj stosuje się gwinty od M12 do M63, jednak znaleźć można również rozmiary spoza tego zakresu. Drugim rodzajem jest gwint PG (niem. Panzergewinde) - jest to specjalny rodzaj gwintu stosowany w instalacjach elektrycznych. Charakteryzuje się nieco mniejszym skokiem i głębokością niż gwint metryczny. Chociaż standard ten został wycofany z powszechnego użycia, nadal stosuje się go w odniesieniu do dławnic i przepustów kablowych. Najczęściej spotyka się gwinty z zakresu od PG7 do PG48, gdzie liczba odpowiada maksymalnej średnicy przewodu mieszczącego się wewnątrz przepustu.

Tabela 1. Wymiary gwintów PG stosowanych w dławnicach kablowych. Ostatnią kategorią są gwinty calowe - z tej samej grupy, co gwinty stosowane w połączeniach rurowych oraz instalacjach hydraulicznych i pneumatycznych. Są one jednak spotykane zdecydowanie rzadziej. W dławnicach występują gwinty zarówno walcowe jak i stożkowe, najczęściej w rozmiarach od ¼" do 1".

Z czego wykonane są dławnice?

Do materiałów, z których najczęściej produkowane są dławnice kablowe należą tworzywa sztuczne. Nieco mniej popularne są dławnice wykonane z metalu. Inne rodzaje przepustów i przelotek kablowych mogą być także wykonane z gumy lub PVC. Dobór materiału, z jakiego wykonana jest dławnica powinien być uzależniony od wymagań dotyczących np. jej wytrzymałości, siły zacisku, klasyfikacji palności czy nawet samej estetyki. Spośród tworzyw sztucznych do wyboru mamy nylon (poliamid) oraz polipropylen. Jeżeli zachodzi potrzeba użycia dławnicy metalowej, możemy wybierać pomiędzy mosiądzem niklowanym oraz stalą nierdzewną. Należy jednak pamiętać, że znaczna część metalowych konstrukcji nadal posiada zaciski oraz uszczelki wykonane z tworzywa sztucznego i gumy.

Kolor dławnicy

Barwy dławnic kablowych określane są zgodnie z systemem RAL. Jest to europejski standard stosowany do określania barw m.in. tworzyw sztucznych, farb i lakierów. Stosowanie systemu RAL pozwala na łatwe i dokładne dopasowanie koloru dławnicy do obudowy, niezależnie od producenta bądź materiału wykonania. Najczęściej spotykane barwy to RAL9005 (czarny) i RAL7035 (jasnoszary), jednak dostosowanie koloru do specyficznych potrzeb nie stanowi problemu. Wyjątek stanowią jedynie dławnice wykonane z mosiądzu niklowanego lub stali, które posiadają metaliczne wykończenie. W ich przypadku systemu RAL nie stosuje się.
